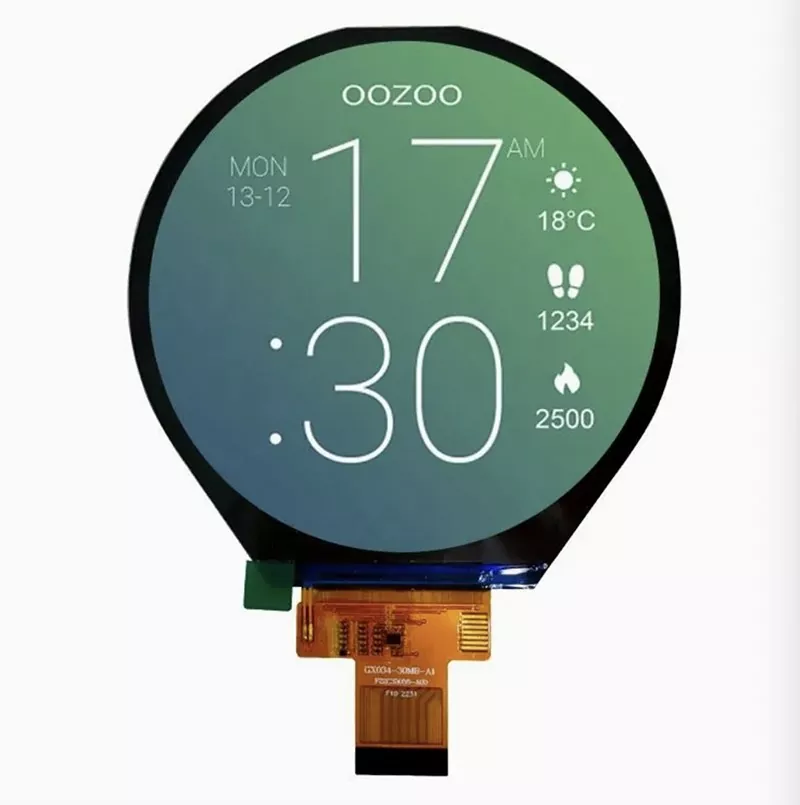

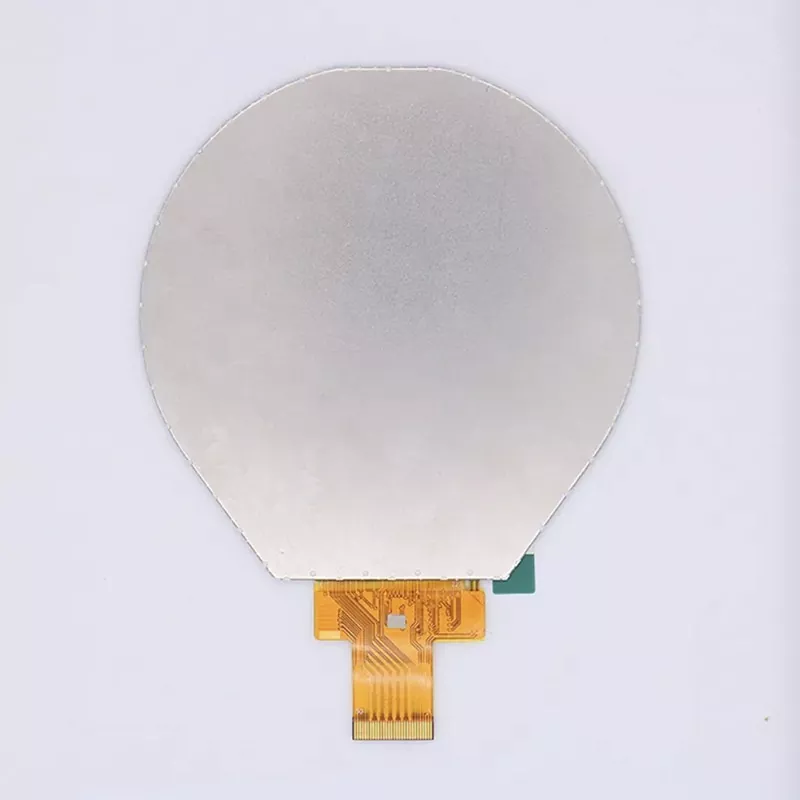

3,4 colio 800x800 apvalus IPS TFT modulis

Žvalgybos amžiuje TFT modulis padeda mums pateikti reikiamus duomenis vaizdų pavidalu. TFT modulio kokybė daro kritinę įtaką jo taikymui. Kokie yra „Victronix“ 3.4 colių 800x800 apvalus IPS TFT modulio pranašumai? Iš pradžių klientams tai suteikia aukščiausios kokybės ekraną su 800 × 800 skiriamąja geba ir 16,7 m spalvos, 85 ° peržiūros kampu (visos kryptys), 1000 CD/m² tipiško ryškumo ir 1200: 1 kontrasto santykį. Antra, ji naudoja „MIPI DSI“ sąsają greitųjų duomenų perdavimui. Varomas ILI9881C valdiklio IC, užtikrinant suderinamumą ir našumą. Be to, jis integruoja 5S2P LED apšvietimo sistemą su tipine 15 V (13,5 V min, 16,5 V maksimalia) maitinimo įtampa, esant 120 mA, ir siūlo ilgą gyvavimo laiką nuo 30 000 iki 50 000 valandų (tipiškų) iki 50% pradinio ryškumo (TA = 25 ° C). Be to, jis išlaiko griežtą patikimumo testavimą, įskaitant aukštos/žemos temperatūros veikimą ir laikymo, drėgmės ir temperatūros ciklo bandymus, atitinkančius griežtus kokybės užtikrinimo kriterijus (AQL MA = 0,65, MI = 1,0 už ANSI/ASQ Z1.4). Dėl jų jis patikimai veikia plačiame temperatūros diapazone nuo –30 ° C iki +80 ° C ir atlaiko saugyklą tomis pačiomis atšiauriomis sąlygomis.

Šis „Victronix“ 3.4 colių TFT modulis yra tinkamas pramoniniams HMI, nešiojamosioms medicinos prietaisams, bandymo ir matavimo įrangai, transportavimo sistemoms, tvirtoms rankinėms gnybtams ir bet kokiam taikymui, kuriam reikalingas patikimas, labai matomas ekranas sudėtingoje aplinkoje.

Bendros specifikacijos

VXT340MQIA-01 yra TFT-LCD modulis. Jį sudaro TFT-LCD skydelis, tvarkyklės IC, FPC, galinio šviesos blokas. „The3.4“ ekrane yra 800x (RGB) x 800 pikselių ir jis gali rodyti iki 16,7 m spalvų. Šis produktas atitinka ROHS aplinkos kriterijų.

1 pastaba: Spalvų melodija šiek tiek keičia temperatūra ir vairavimo įtampa.

2 pastaba: be FPC ir litavimo.

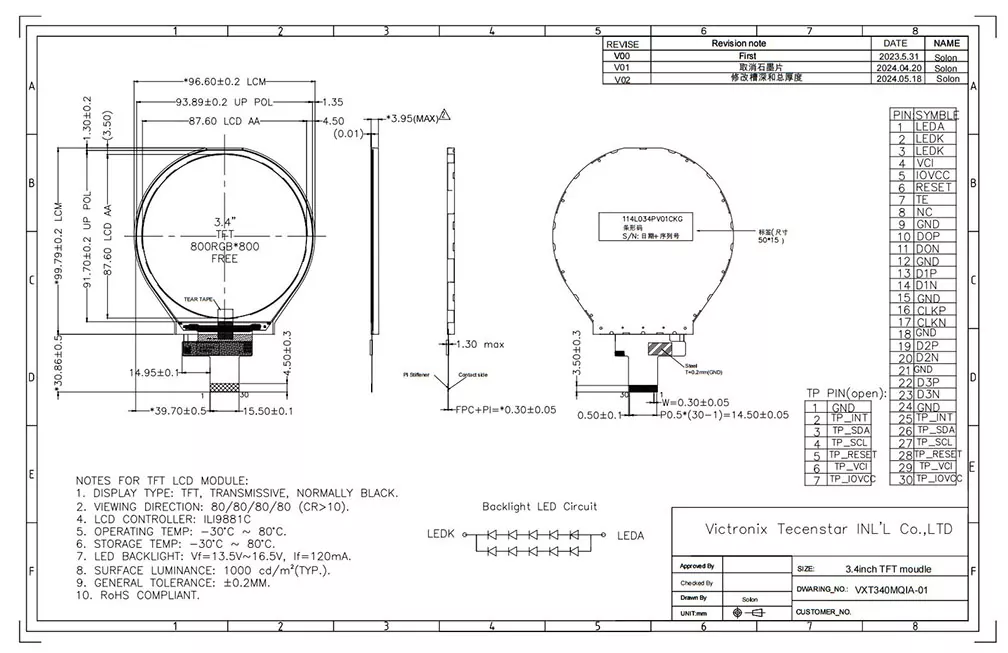

Kontūro brėžinys
