Išsami LCD Mura analizė: priežastys, mechanizmai ir tobulinimo strategijos

Pasaulinėje ekrano technologijų rinkojeLCD (skystųjų kristalų ekranas)Dėl savo brandžių technologijų, stabilaus veikimo ir didelio ekonomiškumo išlieka pagrindinis pasirinkimas plataus vartojimo elektronikos, pramoninio valdymo, automobilių ekranų ir kitose srityse. Tačiau Mura (japoniškas terminas, reiškiantis „netolygumą“), dažnas LCD gaminių vizualinis defektas, ne tik rimtai paveikia ekrano vienodumą ir vartotojo patirtį, bet ir gali sukelti ginčų dėl kokybės ir išlaidų nuostolių užsienio prekybos užsakymuose. Šiandien mes gilinsimės į jo priežastis, principus ir sprendimus, kad padėtume geriau suprasti LCD ekranus ir teikti geresnę vizualinę patirtį pasaulio vartotojams.

Gilus Mura formavimo mechanizmo supratimas ir visos sąsajos tobulinimo sistemos sukūrimas tapo pagrindiniais ekranų pramonės klausimais, siekiant padidinti produktų konkurencingumą.

I. Pagrindinės LCD Mura priežastys: daugiamatis atsekamumas nuo gamybos iki pritaikymo

LCD Mura pasireiškia kaip spalvų nukrypimas, netolygus ryškumas arba nevienodi anomalijos ekrane, kurie ypač akivaizdūs monochromatiniame fone (ypač baltuose ir pilkų atspalvių ekranuose). Jo priežastys apima visą produkto gamybos, transportavimo, saugojimo ir terminalo taikymo procesą.

(1) Gamybos procesų tikslumo defektai

Daugiasluoksnė LCD struktūra (įskaitant apšvietimą, skystųjų kristalų sluoksnį, spalvų filtrą, lygiavimo plėvelę ir kt.) reikalauja daugybės tikslumo procesų. Net ir nedideli bet kurios grandies nukrypimai gali paskatinti Murą. Priemaišų likučiai dėl netinkamo pagrindo valymo ir spalvų filtro išlygiavimo tikslumo nukrypimų (±1 μm nuokrypis gali turėti įtakos ekranui) sukels pikselių RGB santykio disbalansą; burbuliukai ar netolygus molekulinis išsidėstymas skystųjų kristalų įpurškimo metu, taip pat drėgmės įsiskverbimas dėl nepakankamo sandariklio sandarumo pakavimo metu pažeis skystųjų kristalų sluoksnio optinę konsistenciją; netolygus tarpiklių (pagrindinių komponentų, kontroliuojančių ląstelių tarpą) pasiskirstymas tiesiogiai sukelia nenormalų ląstelių tarpą (skystųjų kristalų ląstelės storį), formuojant ryškumo arba spalvų dėmeles.

(2) Išorinis mechaninio ir aplinkos streso poveikis

LCD moduliaiyra labai jautrūs išoriniam stresui. Suspaudus ir nukritus transportavimo metu arba dėl nepakankamo tarpo montuojant visą mašiną, Cell Gap gali sumažėti esant slėgiui – kai slėgis didelis, trijų pagrindinių RGB spalvų pralaidumas žymiai sumažėja, susidaro juodos dėmės; kai slėgis yra vidutinis, raudonos ir žalios šviesos pralaidumas mažėja akivaizdžiau, o mėlyna šviesa yra gana ryški, todėl susidaro mėlynos dėmės. Be to, aukštos temperatūros ir drėgmės aplinka pagreitina skystųjų kristalų molekulių senėjimą ir susilpnina išlygiavimo plėvelę, o elektrostatinė iškrova (ESD) gali pažeisti pavaros grandinę, netiesiogiai sukeldama į Mura panašius defektus.

(3) Nenormalus pavaros ir medžiagų veikimas

Pavaros grandinės gedimai yra svarbios elektrinės Mura priežastys. Trumpieji jungimaiTFT (plonos plėvelės tranzistorius), linijos oksidacija arba nenuosekli varža sukels signalo perdavimo sutrikimus, dėl kurių bus nenormalus atitinkamų pikselių spalvų valdymas. Negalima ignoruoti ir medžiagų defektų – foninio apšvietimo kreipiančiosios plokštės taškinės matricos pažeidimai, vietiniai poliarizatorių pralaidumo skirtumai arba nepakankamas skystųjų kristalų medžiagų grynumas dėl optinio perdavimo gali būti sustiprintas į matomą Murą.

II. Pagrindinis Mura susidarymo mechanizmas: sinerginis optikos ir struktūros disbalansas

LCD ekrano esmė yra šviesos pralaidumo ir spalvų derinio reguliavimo procesas, kontroliuojant skystųjų kristalų molekulių nukreipimą per elektrinius laukus. Muros susidarymas iš esmės yra šio sinergetinio mechanizmo gedimas.

Įprasto veikimo metu foninio apšvietimo skleidžiama balta šviesa homogenizuojama difuzoriaus plėvele, per poliarizatorių paverčiama poliarizuota šviesa viena kryptimi, tada nukreipiama skystųjų kristalų sluoksniu, atskiriama spalvų filtru ir galiausiai susidaro vienodos spalvos. Kai ląstelės tarpas pasikeičia dėl suspaudimo ar netolygaus tarpiklio pasiskirstymo, skystųjų kristalų molekulių nukrypimo kampas nukrypsta nuo numatytos vertės, todėl atsiranda nenormalus šviesos pralaidumas ir poliarizacijos būsena – sumažėjus Cell Gap, pasikeičia optinio kelio skirtumas, sukeldamas skirtingos spalvos bangos ilgio ir formos RGB šviesos sugerties santykio disbalansą; Ląstelių tarpo padidėjimas gali sukelti gelsvą Murą.

Be to, pavaros grandinės gedimai sukelia vietinio elektrinio lauko iškraipymą, neleidžiant skystųjų kristalų molekulėms nukreipti, kaip nurodyta, dėl to atsiranda ryškumas arba spalvų kontrastas tarp pikselio šioje srityje ir aplinkinėje srityje; priemaišos ar drėgmės įsiskverbimas naikina skystųjų kristalų molekulių išsidėstymo stabilumą, susidaro netaisyklingos optinės sklaidos sritys, kurios atrodo kaip debesis ar taškas Mura.

III. Sistemingo tobulinimo strategijos: nuo šaltinio kontrolės iki terminalo garantijos

„Mura“ sprendimui reikia sukurti pilno ryšio „prevencijos-aptikimo-taisymo-optimizavimo“ sistemą, derinant gamybos proceso atnaujinimą, kokybės kontrolės standarto stiprinimą ir pritaikymo scenarijų pritaikymą, kad būtų pasiekta uždarojo ciklo kokybė.

(1) Gamybos pabaiga: proceso optimizavimas ir šaltinių prevencija

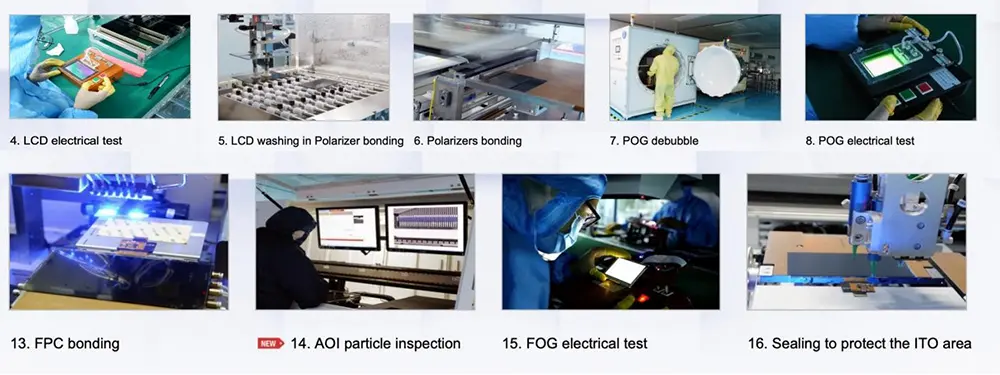

● Atnaujinkite tikslią gamybos įrangą: pritaikykite didelio tikslumo substrato valymo sistemas (pvz., plazminio valymo technologijas), kad sumažintumėte priemaišų likučių kiekį, įdiekite automatinę spalvų filtrų išlyginimo įrangą, kad būtų galima valdyti išlygiavimo tikslumą ±0,5 μm; optimizuoti skystųjų kristalų įpurškimo procesą, kad sumažintumėte burbulų susidarymą.

● Sustiprinti proceso kokybės kontrolę: po pagrindinių procesų diegti mašininio matymo tikrinimo sistemas kartu su JND (Just Noticeable Difference) kiekybine analize, kad būtų galima tiksliai nustatyti Mura defektus; atlikti 100 % tarpiklių pasiskirstymo ir elementų tarpo vienodumo patikrinimą, kad defektiniai produktai nepatektų į kitą procesą.

● Atnaujinkite medžiagų kontrolę: pasirinkite didelio grynumo skystųjų kristalų medžiagas ir aukštos kokybės lygiavimo plėveles, filtrus, nustatykite tiekėjo medžiagų mėginių ėmimo tikrinimo mechanizmus ir pašalinkite partijos problemas, kylančias dėl žaliavų defektų.

(2) Tiekimo grandinė: pakuočių ir transportavimo apsauga

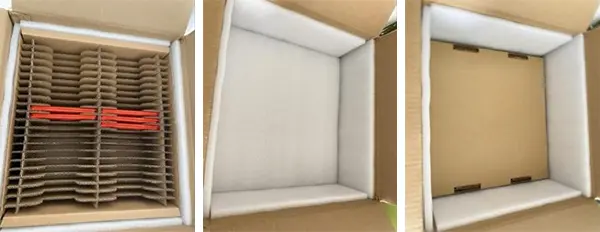

Dėl tolimųjų užsienio prekybos gabenimo charakteristikų, pritaikykite antistatinį ir anti-gniuždymo buferinį pakuočių dizainą, pridėkite kietus apsauginius sluoksnius tarp modulių ir pakavimo dėžių, kad išvengtumėte išorinio poveikio transportavimo metu; kontroliuoti pakuotės aplinkos temperatūrą ir drėgmę (rekomenduojama 15-30 ℃, drėgmė 40% -60%), kad būtų išvengta drėgmės įsiskverbimo. Tuo pačiu metu optimizuokite konstrukcijos dizainą visos mašinos surinkimo metu, kad užtikrintumėte pagrįstą Z krypties tarpą tarp LCD modulio ir korpuso, išvengiant vietinių trukdžių ir suspaudimo.

(3) Terminalo pabaiga: taikymo gairės ir palaikymas po pardavimo

Pateikite LCD naudojimo gaires užsienio klientams, paaiškinkite prisitaikymo prie aplinkos reikalavimus (venkite aukštos temperatūros ir drėgmės, laikykitės atokiau nuo stiprių elektrostatinių šaltinių); patarti klientams surinkimo metu naudoti minkštus įrankius, kad būtų išvengta tiesioginio ekrano išspaudimo. Sukurkite greito reagavimo po pardavimo mechanizmą, teikite techninę analizę ir grąžinkite bei keitimosi palaikymą užsakymams su Mura problemomis ir rinkite terminalo atsiliepimus, kad pakeistumėte produkto dizainą.

Išvada

EsmėLCD Murayra tiksliųjų optinių sistemų ir išorinių veiksnių sinerginio poveikio rezultatas. Jo sprendimas remiasi ne tik technologiniu atnaujinimu, bet ir visos grandinės kokybės kontrolės mąstysenos sukūrimu. Atsižvelgiant į vis aštresnę konkurenciją pasaulinėje ekranų rinkoje, nuolatinis Mura defektų skaičiaus mažinimas optimizuojant procesą, tiksliai aptinkant ir teikiant viso ciklo paslaugas yra pagrindinis būdas ekrano įmonėms padidinti užsienio prekybos konkurencingumą ir įgyti klientų pasitikėjimą. Nuolat kartojantis technologijas, turime pagrindo manyti, kad LCD gaminių ekrano kokybė ir toliau gerės, o tai suteiks geresnę vizualinę patirtį pasaulio vartotojams.
