Kokie yra didelio ryškumo TFT modulių su jutikliniu ekranu pranašumai?

Didžiąją dvidešimties metų dalį praleidau šioje pramonėje, stebėdamas, kaip ekrano technologijos vystosi svaiginančiu greičiu. Atlikdamas savo vaidmenį, galiu kalbėtis su šimtais inžinierių, dizainerių ir produktų vadybininkų. Klausimas, kurį girdžiu vis dažniau, yra toks: kodėl turėtume apsvarstyti aDidelio ryškumo TFT modulissu integruotu jutikliniu ekranu kitam mūsų projektui. Tai ne tik apie ekrano ryškumą; kalbama apie vientisos, patikimos ir intuityvios vartotojo sąsajos kūrimą aplinkoje, kurioje gedimas nėra išeitis. Šiandien noriu išsklaidyti realius šių komponentų pranašumus, ne tik duomenų lape, bet ir paaiškinti, kodėl jie gali būti svarbiausias komponentas, kurio jūsų gaminiui trūksta.

Pakalbėkime apie pagrindinius privalumus, dėl kurių šis derinys toks galingas.

Kaip didelio ryškumo TFT modulis užkariauja tiesioginius saulės spindulius

Tai pats betarpiškiausias ir akivaizdžiausias pranašumas. Standartinis ekranas gali puikiai atrodyti biure, tačiau išneškite jį į lauką ir jis taps blankiu, išplautu veidrodžiu. ADidelio ryškumo TFT modulisyra specialiai sukurtas kovoti su tuo.

Magija slypi ne tik suaktyvinant foninį apšvietimą. Tai sistemos lygio požiūris. Pradedame nuo didelio ryškumo LED foninių apšvietimų, bet taip pat suporuojame juos su pažangiu optiniu ryšiu. Šis procesas apima oro tarpo tarp LCD ir jutiklinio jutiklio (o dažnai ir priekinio stiklo) užpildymą skaidria optine derva. Leiskite man pasakyti, kad matant daugybę lauko nesėkmių ir sėkmių, optinis sujungimas keičia žaidimą. Jis atlieka tris svarbius dalykus:

• Tai drastiškai sumažina paviršiaus atspindžius, todėl matote vaizdą, o ne savo veido atspindį.

• Tai žymiai pagerina kontrasto santykį, todėl kiekviena spalva ir detalė išryškėja net esant atšiauriam apšvietimui.

• Dėl to ekranas tampa tvirtesnis, atsparesnis kondensacijai ir mažiau fiziškai pažeistas.

Kai derinate stiprų foninį apšvietimą su mažai atspindinčiomis paviršiaus apdorojimo priemonėmis ir optiniu sujungimu, gaunate ekraną, kuris išlieka puikiai įskaitomas net esant vidurdienio saulei. Tai nėra mažas patobulinimas; tai skirtumas tarp tinkamos naudoti ir grąžintos prekės.

Kokius pagrindinius parametrus turėtumėte atidžiai išnagrinėti didelio ryškumo TFT modulyje

Kai vertinate šiuos specializuotus komponentus, negalima svarstyti viso specifikacijų lapo. Tai ne tik apie ryškumą. Bėgant metams, sutelkdamas dėmesį į tinkamus parametrus, nukreipiau daugybę komandų nuo brangiai kainuojančių klaidų. Čia yra sąrašas neabejotinų specifikacijų, kurių turite reikalauti:

• Šviesumas:Tai jūsų išeities taškas. Ieškokite modulių, kurių galia nuo 800 iki daugiau nei 2500 nitų, atsižvelgiant į jūsų aplinkos apšvietimo sąlygas.

• Darbinės temperatūros diapazonas:Daugelis didelio ryškumo programų yra pavojingoje aplinkoje. Platus temperatūros diapazonas nuo -30°C iki +80°C dažnai yra būtinas patikimumui užtikrinti.

• Palieskite Sprendimas:Ar tai projektinė talpinė (PCAP) ar varžinė? PCAP siūlo daugialypį palietimą ir puikų aiškumą, tačiau turi būti pritaikytas darbui su pirštinėmis arba drėgme. Resistive yra tvirtas, ekonomiškas pasirinkimas tam tikram pramoniniam naudojimui.

• Pritemdymo diapazonas ir metodas:Ar ekranas gali sklandžiai pritemdyti iki labai žemo lygio, kad būtų galima naudoti naktį, be mirgėjimo? Analoginis pritemdymas dažnai yra sklandesnis nei PWM esant žemam lygiui.

• Apsaugos nuo patekimo (IP) įvertinimas:Jei ekranas yra veikiamas elementų, IP65 ar aukštesnis atsparumo dulkėms ir vandeniui įvertinimas yra labai svarbus.

Kad būtų lengviau tai suprasti, pažvelkime į standartinio modulio ir specialiai sukurto modulio palyginimąDidelio ryškumo TFT modulistechniniu požiūriu.

1 lentelė. Standartinis ir didelio ryškumo TFT modulio specifikacijų palyginimas

Kodėl integruotas prisilietimas yra toks pat svarbus kaip didelis ryškumas?

Ryškus ekranas yra nenaudingas, jei negalite tiksliai su juo sąveikauti. Čia atsiranda sinergija tarp ekrano ir jutiklinės sąsajos. Integruotas sprendimas, kuriameDidelio ryškumo TFT modulisir jutiklinis jutiklis yra suprojektuotas ir pagamintas kaip vienas optimizuotas įrenginys, turintis reikšmingų pranašumų, palyginti su atskiru jutikliniu skydeliu, priklijuotu vėliau.

Patikimumas yra didžiausias. Visiškai integruotas modulis reiškia, kad yra mažiau galimų gedimo vietų. Jutiklinis veikimas puikiai sukalibruotas pagal ekrano charakteristikas, pašalinant paralakso klaidą ir užtikrinant konkretų tikslumą. AtVictronix, matėme, kad mūsų klientai šį patikimumą vertina beveik už viską. Jie neturi laiko ar išteklių susidoroti su jutiklinio jutiklio dreifu ar delaminacija lauke.

Be to, modernus PCAP jutiklinis ekranas aDidelio ryškumo TFT modulisleidžia atlikti intuityvius kelių prisilietimų gestus, kurių vartotojai tikisi iš savo išmaniųjų telefonų. Tai drastiškai sumažina mokymo laiką ir palengvina sudėtingų mechanizmų valdymą.

Kokios yra pagrindinės Victronix didelio ryškumo TFT modulio specifikacijos

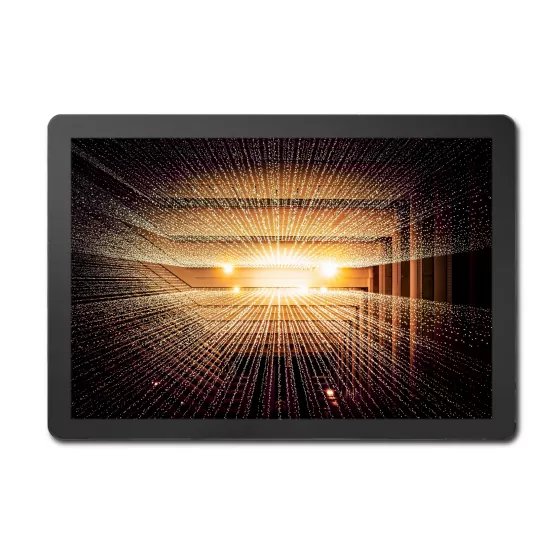

Sukonkretinkime. Kai bendradarbiaujate su tokiu specialistu kaipVictronix, jūs ne tik perkate komponentą; prisijungiate prie inžinerinių žinių platformos. Mūsų pavyzdinis 10,1 colio modelis yra puikus pavyzdys, koks modernus ir našusDidelio ryškumo TFT modulisgali pasiekti. Toliau pateikti parametrai nėra tik skaičiai puslapyje; jie yra atsakymai į realaus pasaulio iššūkius, kuriuos mano klientai man keldavo daugelį metų.

2 lentelė. Išsamios Victronix 10,1" didelio ryškumo TFT modulio specifikacijos

Didelio ryškumo TFT modulio DUK Dažni klausimai

Bėgant metams, mano komanda ir aš sudarėme dažniausiai užduodamų klausimų sąrašą. Pateikiame tris svarbiausius, į juos išsamiai atsakyta.

Kokia numatoma didelio ryškumo TFT modulio foninio apšvietimo eksploatavimo trukmė ir kokią įtaką jam daro didelė galia

Tai nuostabus klausimas, kuris patenka į šilumos valdymo esmę. Didelio ryškumo šviesos diodai išskiria daugiau šilumos, o tai teoriškai gali sutrumpinti tarnavimo laiką. Tačiau gerai suprojektuotasDidelio ryškumo TFT moduliskaip tie išVictronixsukurtas turint tai omenyje. Naudojame tik pramoninio lygio, didelio efektyvumo šviesos diodus ir projektuodami įgyvendiname sudėtingą šilumos valdymą, pavyzdžiui, metalinę važiuoklę ir šilumą skleidžiančius sluoksnius. Štai kodėl galime užtikrintai pasiūlyti foninio apšvietimo tarnavimo laiką, viršijantį 70 000 valandų. Svarbiausia yra tinkama šiluminė konstrukcija sistemos lygiu, užtikrinanti, kad modulis būtų sumontuotas taip, kad būtų galima tinkamai išsklaidyti šilumą.

Ar šių didelio ryškumo ekranų jutiklinė funkcija gali veikti esant šlapiam paviršiui arba kai operatorius mūvi pirštines

Taip, tai yra įprastas reikalavimas jūrų, medicinos ir pramonės srityse. Standartiniai vartotojų klasės PCAP jutikliniai ekranai tokiomis sąlygomis dažnai sugenda. Mūsų integruoti jutikliniai valdikliai yra specialiai pritaikyti tokiems scenarijams. Jie gali būti sukonfigūruoti taip, kad praneštų apie prisilietimus net su storomis pramoninėmis pirštinėmis arba nepaisytų netikrų prisilietimų, kuriuos sukelia vandens lašeliai ekrane. Tai nėra standartinė visų ekranų funkcija, todėl tai būtinai turite užduoti savo tiekėjui.

Ar šie moduliai yra paprastas standartinio esamo dizaino TFT ekrano pakaitalas

Deja, tai retai būna taip paprasta. ADidelio ryškumo TFT modulispaprastai reikia didesnės važiavimo įtampos ir srovės foniniam apšvietimui, generuoja daugiau šilumos ir gali turėti skirtingus fizinius matmenis bei jungties vietas. Nors vaizdo signalas (LVDS ir kt.) dažnai yra suderinamas, dėl galios ir mechaninių aspektų paprastai reikia iš naujo sukti plokštę arba pakeisti važiuoklės dizainą. Visada konsultuojame savo klientus elVictronixkad įtrauktume mus į prototipų kūrimo etapą. Galime pateikti išsamius mechaninius brėžinius, terminius modelius ir sąsajos dokumentus, kad užtikrintume sklandų ir sėkmingą integravimą į jūsų gaminį, išvengiant brangių paskutinės minutės dizaino pakeitimų.

Tikiuosi, kad šis gilus nardymas atskleidė esminius pranašumus ir svarbius aspektus, susijusius su didelio našumoDidelio ryškumo TFT modulisį savo dizainą. Tai sprendimas, kuris pakelia jūsų produktą iš vien funkcionalumo į tikrai išskirtinį sudėtingose ​​aplinkose. Tai ne tik specifikacijos; Tai yra nepriekaištingos naudotojo patirties teikimas, ugdantis pasitikėjimą jūsų prekės ženklu.

Kelionė nuo koncepcijos iki visiškai realizuoto produkto kupina svarbių sprendimų. Neleiskite, kad jūsų ekranas būtų silpnoji grandis.Susisiekite su mumisadresuVictronixšiandien. Pradėkime pokalbį apie jūsų konkrečią programą, aplinkosaugos iššūkius ir našumo poreikius. Mūsų inžinierių komanda yra pasirengusi jums pateikti išsamius duomenų lapus, pasirinktinius pavyzdžių rinkinius ir ekspertų techninę pagalbą, kurios jums reikia, kad jūsų kitas projektas būtų nepaprastai sėkmingas.
