Nežinote, kas yra jutiklinis ekranas? Perskaičius tai žinosite

Greito technologinės pažangos eroje,jutikliniai ekranaitapo pagrindiniu įvairių elektroninių prietaisų komponentu, plačiai naudojamais išmaniuosiuose telefonuose, planšetiniuose kompiuteriuose, automobilių ekranuose ir pramoninėje įrangoje.

Jutiklinių ekranų atsiradimas

Jutikliniai ekranai iš tikrųjų buvo maždaug ilgiau, nei mes galime įsivaizduoti.

Jutiklinio ekrano technologijos koncepcija pirmą kartą buvo pasiūlyta 1940 m., O pirmąjį tikrąjį jutiklinį ekraną 1965 m. Sukūrė Ericas Arthuras Johnsonas, Jungtinės Karalystės „Royal Radar Company“ inžinierius. Iš pradžių Johnsonas aprašė savo išradimą, kurį dabar vadiname talpiniu jutikliniu ekranu, straipsnyje, paskelbtame „Electronics Letters“.

Funkcija

Siekdami operatyvumo, jutikliniai ekranai pakeitė peles ir klaviatūras. Jutikliniai ekranai yra intelektualūs įrenginiai, galintys rodyti informaciją, susisiekti su programuojamais logikos valdikliais (PLC) ir turintys atmintį bei programuojamąsias galimybes. Jie gali parodyti PLC veikimo būseną, gamybos linijos greitį ir dar daugiau.

Principas

Paprasčiau tariant, varžaJutikliniai ekranaiNorėdami valdyti ekrano laidumą, naudokite slėgio jutiklį. Jos struktūra iš esmės yra filmas ant stiklo. Gretimi plėvelės ir stiklo paviršiai yra padengti ITO (indio alavo oksidais), nano-indio alavo oksido (ITO) danga. ITO turi puikų laidumą ir skaidrumą. Kai pirštas liečia ekraną, apatinės plėvelės ITO sluoksnis liečia ITO sluoksnį ant viršutinio stiklo. Tada jutiklis perduoda atitinkamą signalą, kuris perduodamas procesoriui per konvertavimo grandinę. Tada šis signalas konvertuojamas į X ir Y reikšmes ekrane, užpildant paspaudimą ir rodant juos ekrane.

Norėdami veikti, pirmiausia turite paliesti jutiklinį ekraną, pritvirtintą ekrano priekyje pirštu ar kitu objektu. Tada sistema nustato ir pasirenka informaciją pagal jūsų piršto paliestą piktogramą ar meniu vietą.

Pagrindiniai jutiklinių ekranų tipai

Remiantis jų veiklos principu ir terpei, naudojama informacijai perduoti, jutikliniai ekranai klasifikuojami kaip: RISPRACT, Infraraudonieji,

 paviršiaus akustinė banga ir talpinė.

Atsisparumo jutikliniai ekranai: ekraną sudaro daugia kompozitinė plėvelė, atitinkanti ekrano paviršių. Jis turi stiklo arba plexiglass pagrindinį sluoksnį ir skaidrų laidų sluoksnį ant paviršiaus. Viršutinis sluoksnis yra padengtas grūdintu, lygiu, įbrėžimais atspariu plastikiniu sluoksniu. Vidinis paviršius taip pat padengtas skaidriu laidžiu sluoksniu. Daugybė mažų (mažiau nei viena tūkstantosios colio) skaidrių tarpiklių atskiria du laidus sluoksnius izoliacijai. Raktaciniai jutikliniai ekranai yra medžiagų technologijos.

Atsparumo jutiklinio ekrano tipai ir programos

Atsparus jutikliniai ekranai veikia visiškai izoliuotoje aplinkoje, neapsaugotame nuo dulkių ir drėgmės. Jie gali būti paliesti su bet kokiu objektu ir gali būti naudojami rašymui ir piešimui. Jie ypač tinka pramonei kontroliuoti ir naudoti biure su ribotu personalu.

Tipai:

Atsisparumo jutikliniai ekranai priskiriami keturių, penkių ar šešių laidų daugiafunkciniams varžiniams jutikliniams ekranams, atsižvelgiant į kaiščių skaičių.

Paviršiaus akustiniai bangų jutikliniai ekranai:

Paviršiaus akustinio bangų jutiklinio ekrano jutiklinis skydelis gali būti plokščias, sferinė ar cilindrinė stiklo plokštė, pritvirtinta CRT, LED, LCD ar kitame ekrano ekrane. Ši stiklinė plokštė yra tiesiog grūdinto stiklo; Skirtingai nuo kitų jutiklinio ekrano technologijų, joje trūksta jokio filmo ar perdangos. Stiklo ekrane yra vertikalūs ir horizontalūs ultragarsiniai perdavimo keitikliai atitinkamai kairiajame ir apatiniame dešiniajame kampe, o du atitinkami ultragarsiniai keitikliai yra viršutiniame dešiniajame kampe.

Keturi stiklo ekrano kraštai yra išgraviruoti tiksliai išdėstytomis atspindinčiomis juostelėmis 45 laipsnių kampu, didėjant tankiui.

Kaip tai veikia: perduodantis keitiklis paverčia valdiklio elektros signalą per jutiklinio ekrano laidą į akustinę energiją, kuri vėliau perduodama į kairę paviršių. Tikslios atspindinčios juostelės stiklo apačioje atspindi akustinę energiją aukštyn, tolygiai atspindėdamos. Tada akustinė energija keliauja per ekrano paviršių, kur ji sutelkta į dešinę liniją aukščiau esančiomis atspindinčiomis juostelėmis, skleidžiančiomis priėmimo keitiklius ant x ašies. Priimantys keitikliai paverčia grąžintą paviršiaus akustinės bangos energiją į elektrinį signalą.

Privalumai:

1. Paviršiaus akustinių bangų jutikliniai ekranai yra atsparūs vibracijai, todėl jie yra tinkami viešosioms erdvėms.

2. „Surface Acoustic Wave“ technologija siūlo antrą savybę: greitą reagavimo greitį, greičiausią iš visų jutiklinių ekranų ir sklandų pojūtį. 3. Trečioji „Surface Acoustic Wave“ (SAW) technologijos savybė yra stabili. Kadangi pjūklo technologijos principas yra stabilus, pjūklo jutiklinio ekrano valdiklis apskaičiuoja jutiklinės padėties padėtį išmatuodamas silpnėjimo momento padėtį laiko ašyje. Todėl jutikliniai ekranai yra ypač stabilūs ir pasižymi labai dideliu tikslumu.

4. Ketvirtoji „SAW“ jutiklinių ekranų savybė yra ta, kad valdiklio kortelė gali atskirti dulkių ir vandens lašelius, pirštą ir lietimo kiekį.

5. Penktoji SAW jutiklinių ekranų savybė yra jų trečiosios ašies Z ašies atsakymas, dar žinomas kaip slėgio ašies atsakas. Taip yra todėl, kad kuo didesnė jėga, vartotojas paliečia ekraną, tuo platesnis ir gilesnis susilpnėjimas gautas signalo bangos forma.

Trūkumai: Pjūklo jutiklinių ekranų trūkumas yra tas, kad jutiklinio ekrano paviršiaus dulkės ir vandens lašeliai blokuoja pjūklo bangų perdavimą. Nors išmanusis valdiklio kortelė gali tai aptikti, dulkių kaupimasis tam tikru lygiu žymiai sušvelnina signalą, todėl pjūklo jutiklinis ekranas tampa vangus ar net neveikiantis. Todėl jutikliniai ekranai siūlo dulkėms atsparius modelius. Kita vertus, rekomenduojama nepamiršti reguliariai valyti jutiklinio ekrano kasmet.

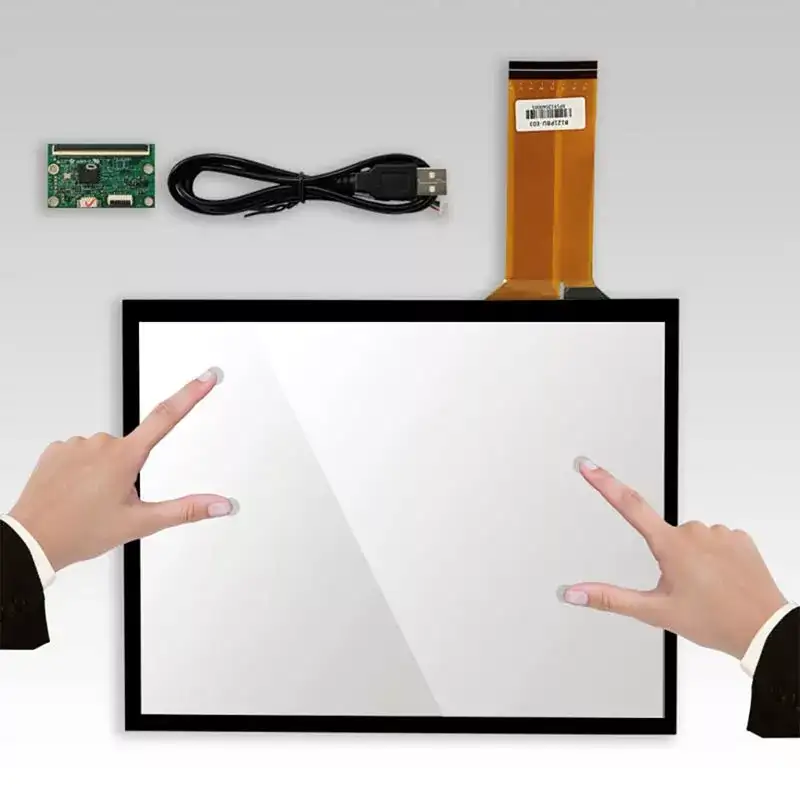

Talpiniai jutikliniai ekranai

Talpiniai jutikliniai ekranai pirmiausia sukonstruoti padengiant stiklinį ekraną su skaidria plėvele, o po to uždengia laidų sluoksnį apsauginiu stiklu. Šis dvigubo stiklo dizainas kruopščiai apsaugo laidų sluoksnį ir jutiklį. Be to, siauri elektrodai yra padengti visose keturiose jutiklinio ekrano pusėse, sukuriant žemos įtampos kintamosios srovės elektrinį lauką laidžiame sluoksnyje. Kai vartotojas paliečia ekraną, tarp vartotojo elektrinio lauko, piršto ir laidžiojo sluoksnio sudaro jungties kondensatorius. Elektrodų sukuriama srovė teka į liečiamąjį tašką, o srovės dydis yra proporcingas atstumui tarp piršto ir elektrodų. Jutiklinio ekrano valdiklis apskaičiuoja srovės dydį ir santykį, kad tiksliai nustatytų jutiklinio taško vietą.

Infraraudonųjų spinduliųjutikliniai ekranaiyra nebrangūs, lengvai montuojami ir labai jautrūs tiek lengvam, tiek greitam prisilietimui. Tačiau kadangi infraraudonųjų spindulių jutikliniai ekranai jutuojami, išorinio apšvietimo pokyčiai, tokie kaip saulės šviesos ir patalpų prožektoriai, gali paveikti jų tikslumą. Be to, infraraudonųjų spindulių jutikliniai ekranai nėra atsparūs vandeniui ar jautrūs nešvarumams. Bet koks mažas užsienio objektas gali sukelti klaidų ir paveikti jų našumą, todėl jie nėra tinkami naudoti lauke ar viešai. Nesvarbu, ar tai masinė gamyba, ar pritaikytos paslaugos, jutiklinio ekrano gamintojai nuolat diegia naujoves ir optimizuoja jų procesus ir paslaugas, kad patenkintų įvairius poreikius pramonėje ir už jos ribų, suteikdami klientams pirmos klasės jutiklinio ekrano produkto patirtį. Suprasdami šiuos unikalius pardavimo taškus, galėsite geriau suvokti pagrindines jutiklinio ekrano pramonės žinias.
