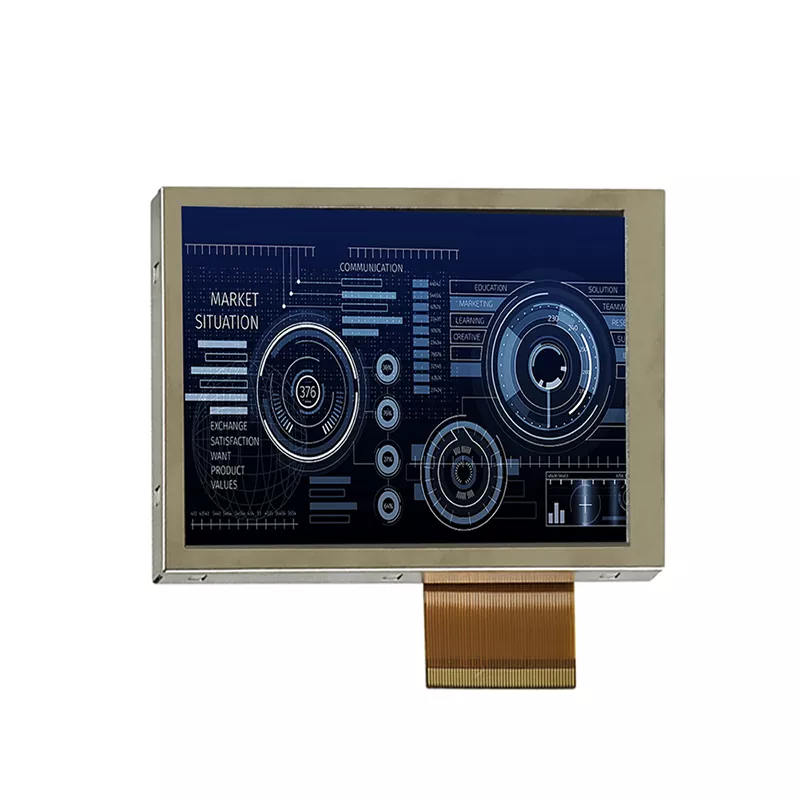

4 colių 320x240 TFT modulis

TFT skystųjų kristalų ekranas yra skystųjų kristalų ekranas, kuriame naudojama plonųjų filmų tranzistoriaus technologija, siekiant pagerinti vaizdo kokybę, ir jis turi daugybę pritaikymų kasdieniame gyvenime. Kaip profesionalus TFT modulio gamintojas ir tiekėjas Kinijoje, kas daro „Victronix 4“ colių 320x240 TFT modulį, kuris skiriasi nuo kitų gamintojų? Iš pradžių jis palaiko 350 CD/m² tipišką ryškumą ir aukštą tipišką kontrasto santykį - 500: 1 su 50% NTSC spalvų gama, kad būtų užtikrinta nuosekli spalva ir aiškumas Antra, jis integruoja foninio apšvietimo bloką, naudojant baltą šviesos diodą su tipišku gyvenimo trukme nuo 20 000 iki 50 000 valandų (iki 50% pradinio ryškumo), užtikrindamas išvalymą visomis šviesos sąlygomis. Be to, joje yra lanksti SPI-3W serijinė sąsaja ir 24 bitų lygiagrečia RGB sąsaja, skirta universalios sistemos integracijai. Be to, jis praeina griežtus aplinkos tyrimus, įskaitant aukštos/žemos temperatūros veikimą/laikymą (nuo -20 ° C iki +70 ° C) ir aukšto drėgmės veikimą/laikymą (iki 50 ° C/85%RH), kad būtų galima sklandžiai veikti išplėstinėje temperatūros diapazone (nuo –20 ° C iki +70 ° C).

Šis 4 colių TFT ekranas, kurį sukūrė „Victronix“, dažniausiai naudojamas pramoninės valdymo skydeliuose, nešiojamuose prietaisuose, medicinos prietaisuose, pardavimo taško gnybtuose ir kitose programose, kurioms reikalingas patikimas, labai matomas spalvų ekranas kompaktiškos formos koeficiente.

Bendras aprašymas

● 4,0 ”(įstrižainė), 320 (RGB) x 240pikseliai, 16,7 m spalvos, transmissiškas, TFT LCD modulis.

● Peržiūros kryptis: 6 valandą.

● Važiavimas IC: ILI9322

● SPI-3W+24 bitų-RGB sąsaja

● Loginė įtampa: 2,7–3,6 V (tip.).

Mechaninės specifikacijos

Mechaninė detalė parodyta 1 pav. Ir apibendrinta 1 lentelėje žemiau.

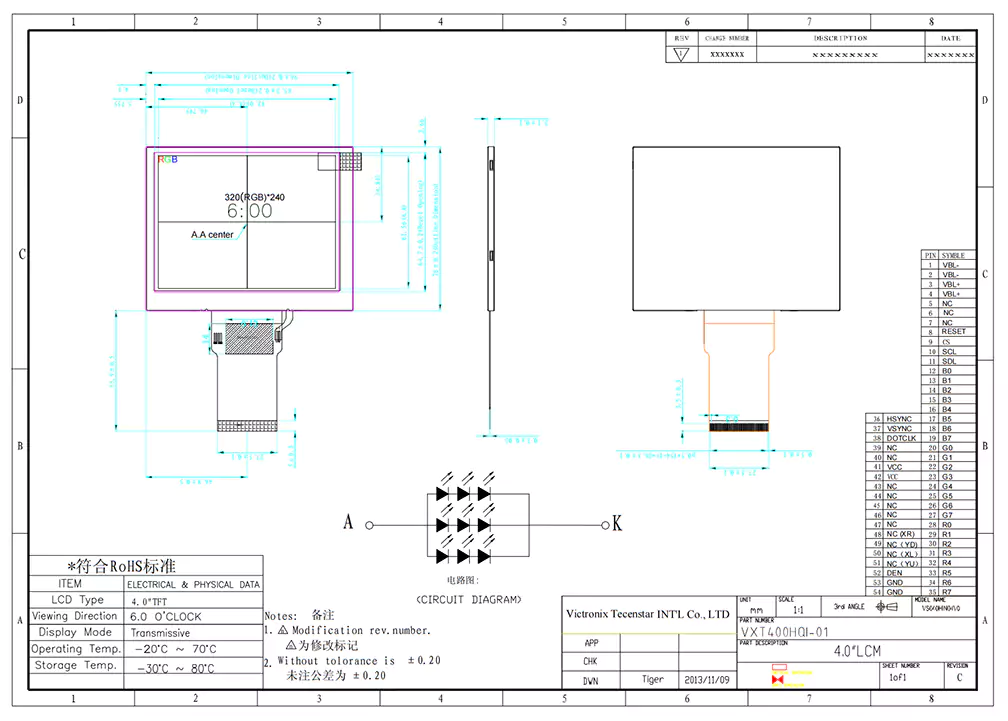

Kontūro brėžinys
