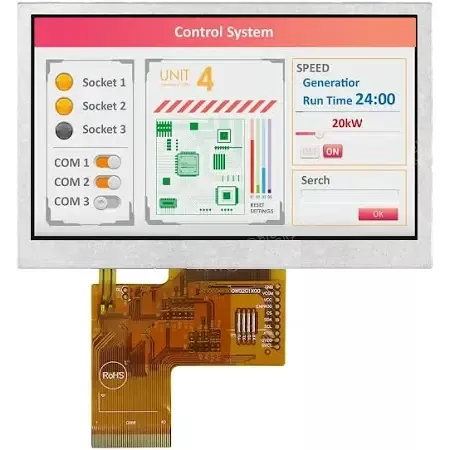

4,3 colio WQVGA IPS TFT modulis

TFT modulis tampa vis dažnesnis mūsų gyvenime. Kokie yra šio Victronix 4,3 colio WQVGA IPS TFT modulio pranašumai, kaip LCD gamintojas ir tiekėjas Kinijoje? Pirma, jos IPS technologija užtikrina nuoseklią spalvą ir aiškumą, naudojant 80 laipsnių žiūrėjimo kampą iš visų pusių (3, 6, 9, 12 valandos) ir aukštą tipišką kontrasto santykį 1000: 1. Antra, jo 5S2P baltas LED foninis apšvietimas (tipiškas VF = 15V @ 40MA) suteikia tipišką 500 CD/m² (NIT) ryškumą, turintį puikų vienodumą (≥80%), užtikrinantį aiškų matomumą visomis apšvietimo sąlygomis. Foninio apšvietimo gyvenimo trukmė yra nuo 30 000 iki 50 000 valandų. Be to, ji naudoja standartinę 24 bitų lygiagrečią RGB sąsają (R0-R7, G0-G7, B0-B7) su valdymo signalais (HSYNC, VSYNC, DE, PCLK) sklandžiai integracijai. Be to, jis praeina griežtus patikimumo testus (šiluminis ciklas, drėgmė, sustojimas), kad veiktų ekstremalioje temperatūroje (nuo -20 ° C iki +70 ° C).

Šis „Victronix“ 4,3 colio TFT modulis atitinka ROHS reikalavimus ir buvo griežtai tikrinamas dėl patikimumo, esant aukštai/žemai temperatūrai laikymui/veikimui, drėgmei ir šiluminiam ciklui. Jis plačiai naudojamas pramoniniuose HMI, įterptosiose sistemose, bandymo įrangoje, nešiojamuose įrenginiuose ir bet kokioje programoje, kuriai reikalingas patikimas, labai matomas spalvų ekranas sudėtingoje aplinkoje.

Bendros specifikacijos

VXT430MPIA-03 yra TFT-LCD modulis. Jį sudaro TFT-LCD skydelis, tvarkyklės IC, FPC, galinio šviesos blokas. 4,3 ¢ parodos srityje yra 480x272 pikseliai ir gali būti iki 16,7 m spalvų. Šis 4,3 colio WQVGA IPS TFT modulis atitinka ROHS aplinkos kriterijų.

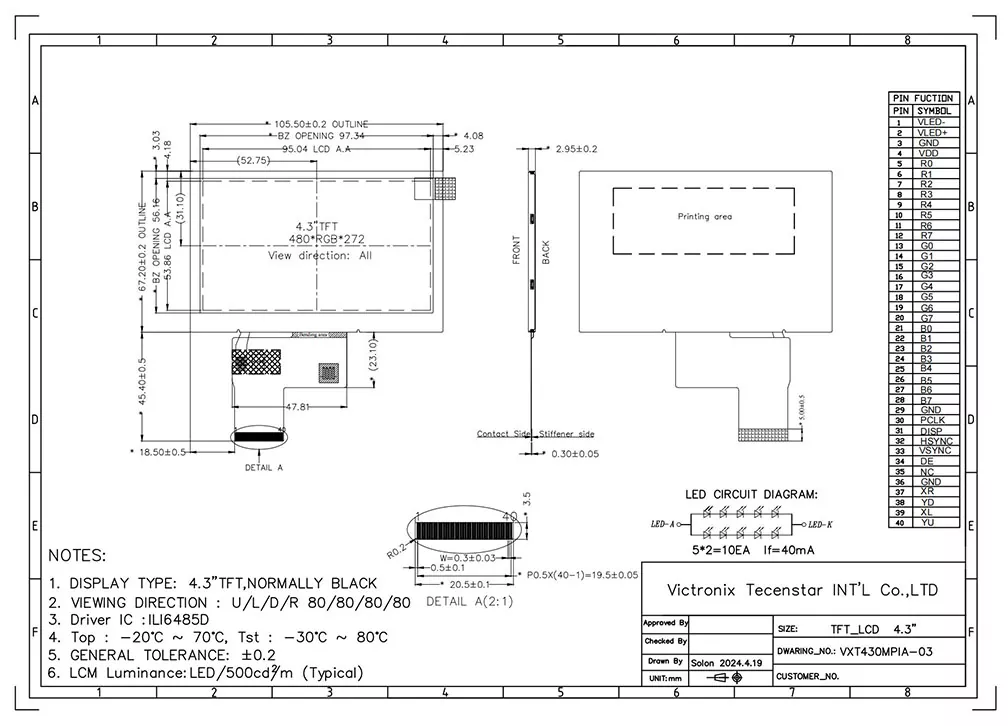

Kontūro brėžinys
