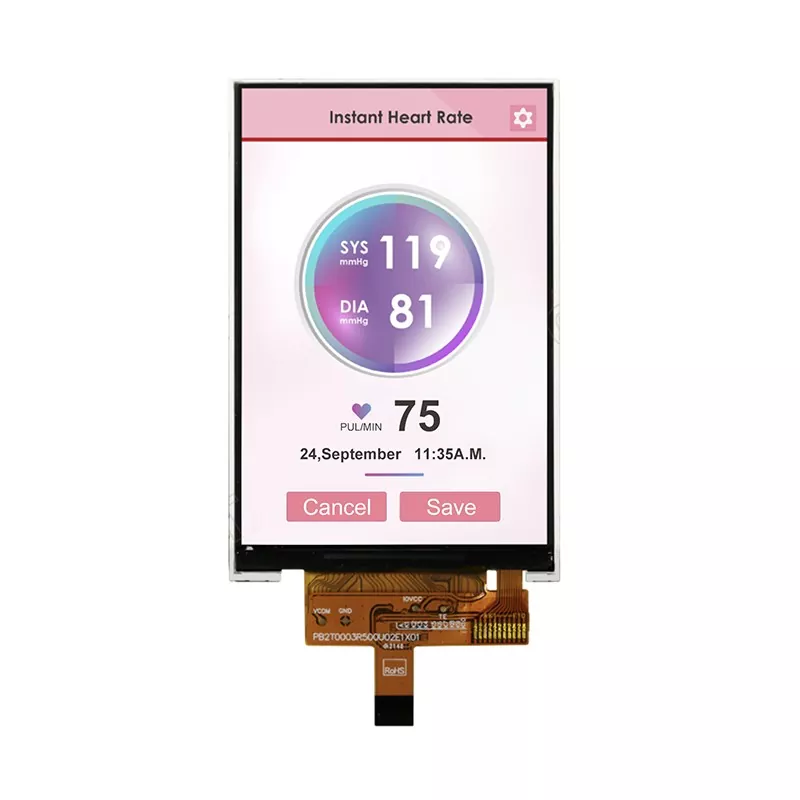

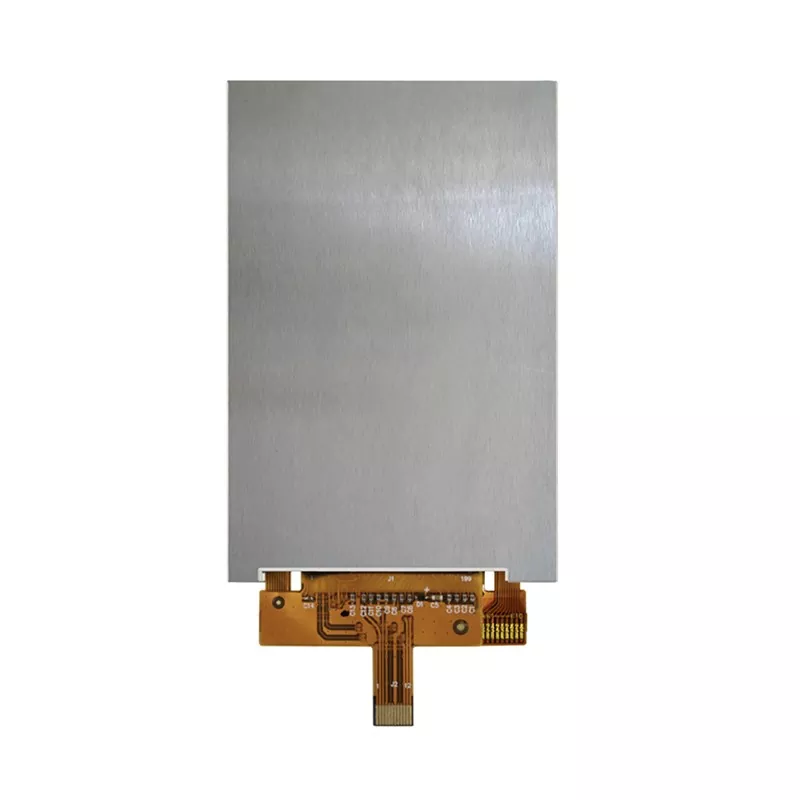

3.5inch 320x480 „Portrait IPS TFT“ modulis

TFT skystųjų kristalų ekranas yra skystųjų kristalų ekranas, kuriame naudojama plonųjų filmų transistorinė technologija, siekiant pagerinti vaizdo kokybę, ir jis turi platų gyvenimą. Kaip profesionalus TFT modulio gamintojas ir tiekėjas Kinijoje, kas daro „Victronix 3.5inch 320x480“ portreto IPS TFT modulį, kuris skiriasi nuo kitų gamintojų? Iš pradžių IPS technologija užtikrina nuoseklią spalvą ir aiškumą, naudojant 80 laipsnių žiūrėjimo kampą iš visų pusių, 300 CD/m² tipiško ryškumo ir aukštą tipišką kontrasto santykį 1000: 1. Antra, jis integruoja foninio apšvietimo bloką, kuriame naudojami 6 šviesos diodai, kurių gyvenimo laikas yra nuo 20 000 iki 50 000 valandų (iki 50% pradinio ryškumo), esant 120 mA pavaros srovei, užtikrinant aiškų matomumą visomis apšvietimo sąlygomis. Be to, jis palaiko daugialypę sąsają, įskaitant RGB sąsają: palaiko 16 bitų (RGB 565, 65K spalvas) arba 18 bitų (RGB 666, 262K spalvas), su DE (duomenys įgalina) arba HV (H/VSYNC) laiko nustatymo būdus, SPI sąsają: Suderinamas su 3-Line, ir 4-Line seralinių periferinių sąsajų sąveikos konfigūravimo būdais, ir suderinama su 3-Line, ir 4 eilutėmis. Sąsaja: standartinė 8080 serijos lygiagrečios sąsajos palaikymas. Be to, jis praeina griežtus aplinkos bandymus, įskaitant aukštą/žemos temperatūros laikymą ir veikimą, temperatūros ciklą ir aukštos temperatūros/drėgmės veikimą, užtikrinant ilgalaikį našumą atšiauriomis sąlygomis.

Šis „Victronix“ 3,5 colio TFT modulis yra plačiai naudojamas pramoniniuose HMI, medicinos prietaisuose, bandymo ir matavimo įrangoje, nešiojamoje diagnostikoje, įterptosiose sistemose, valdymo skydeliuose ir dar daugiau.

Bendros specifikacijos

VXT350MHSA-08 3.5inch 320x480 „Portrait IPS TFT“ modulis yra TFT-LCD modulis. Jį sudaro TFT-LCD skydelis, tvarkyklės IC, FPC, galinio šviesos blokas. 3,5 ¢ ekrano srityje yra 320x480 pikselių ir ji gali rodyti iki 16,7 m spalvų. Šis produktas atitinka ROHS aplinkos kriterijų.

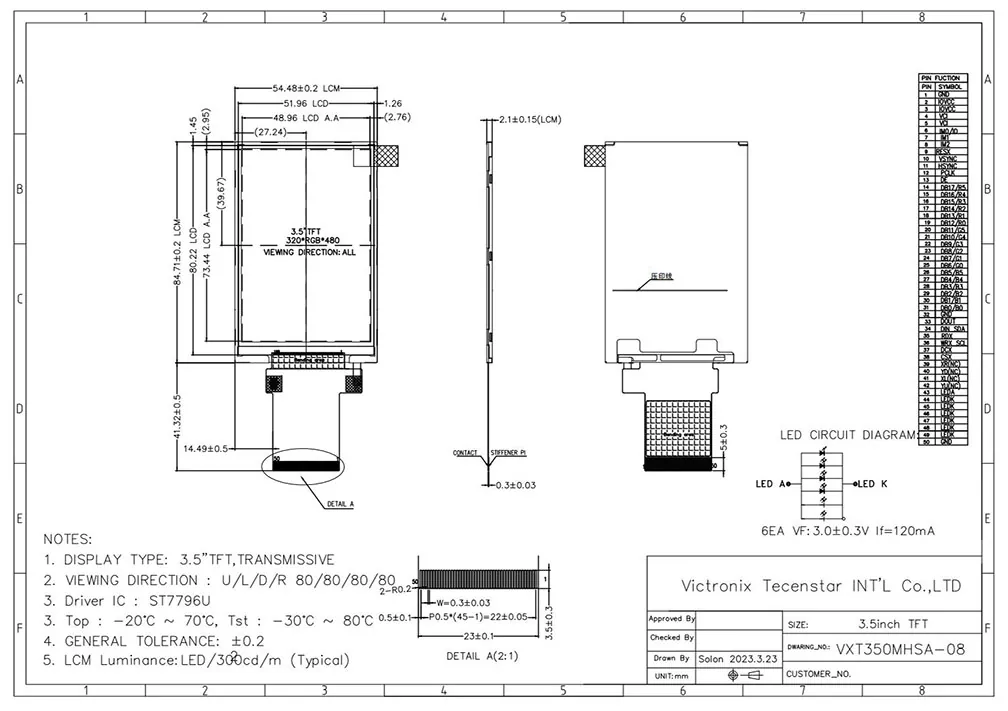

Kontūro brėžinys
