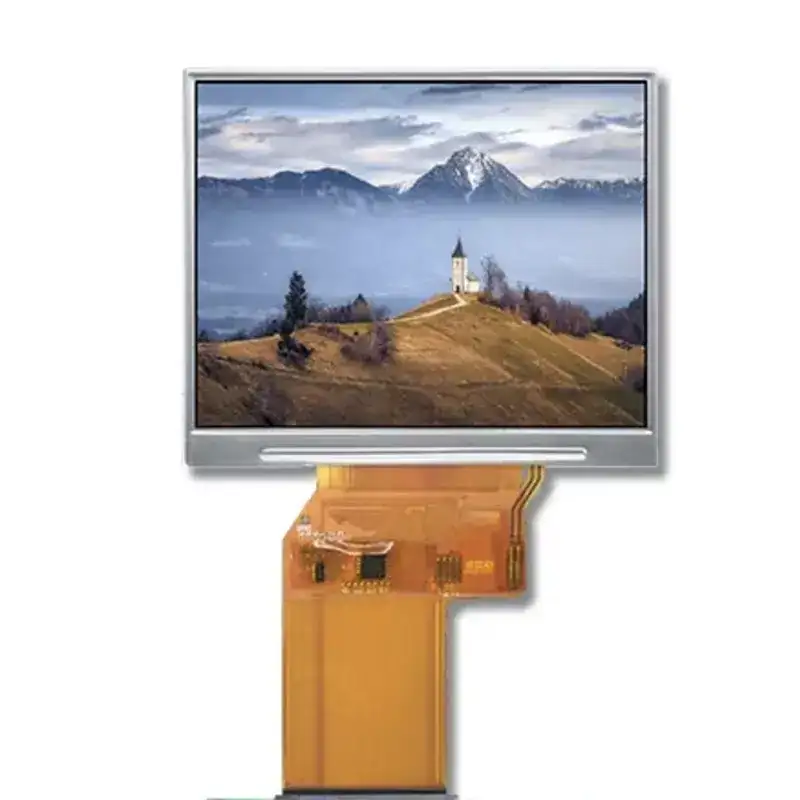

3.5 '' 640x480 Vertikalus IPS TFT modulis

Kokie yra „Victronix 3.5 '' 640x480 vertikalaus IPS TFT modulio pranašumai, esantys TFT modulių gamintojų konkurencinėje situacijoje? Iš pradžių jis siūlo aukštą tipišką 400 CD/m² ryškumą, tipišką kontrasto santykį-800: 1 ir platus 80 laipsnių žiūrėjimo kampus visomis kryptimis (3, 6, 9 ir 12 valandą), užtikrinant puikų skaitomumą iš įvairių padėčių. Antra, jame yra vienodas LED apšvietimas (80% tipinis vienodumas), kurio gyvavimo laikas yra nuo 20 000 iki 50 000 valandų (iki 50% pradinis ryškumas esant 25 ° C, 20mA), užtikrinant, kad jis gali būti naudojamas aiškumui ir naudojimo valandoms skirtingose ​​apšvietimo situacijose. Be to, tai atitinka pagrindinius IEC/GB patikimumo standartus, įskaitant aukštos/žemos temperatūros veikimą/laikymą, drėgmę, šiluminį šoką, vibraciją, mechaninį šoką ir ESD apsaugą (± 8 kV oras, ± 4 kV kontaktas), kad būtų galima sklandžiai veikti per ilgą temperatūros diapazoną (nuo –20 ° C iki +70 ° C). Be to, jis integruoja TFT-LCD skydelį, vairuotojo IC (NV3052C), FPC ir baltą LED apšvietimo bloką (6 šviesos diodus) į kompaktišką pėdsaką, kurio matmenys yra tik 76,74 mm (W) × 63,74 mm (H) × 3,2 mm (d) (išskyrus FPC/Solder). Aktyvus ekrano sritis yra 70,08 mm × 52,56 mm.

Šis „Victronix“ 3.5 colių TFT modulis yra plačiai naudojamas pramoniniuose HMI plokštėse, nešiojamuose medicinos prietaisuose, bandymo ir matavimo įrangoje, įterptosiose sistemose, delniniuose gnybtuose ir bet kokiam taikymui, kuriam reikalingas patikimas, aukštos kokybės ekranas kompaktiškos formos koeficiente.

Bendros specifikacijos

VXT350MSGV-01 3.5 '' 640x480 Vertikalus IPS TFT modulis yra TFT-LCD modulis. Jį sudaro TFT-LCD skydelis, tvarkyklės IC, FPC, galinio šviesos blokas. 3,45 ¢ ekrano srityje yra 640x (RGB) x480 pikselių ir ji gali rodyti iki 16,7 m spalvų. Šis produktas atitinka ROHS aplinkos kriterijų.

1 pastaba: Spalvų melodija šiek tiek keičia temperatūra ir vairavimo įtampa.

2 pastaba: be FPC ir litavimo.

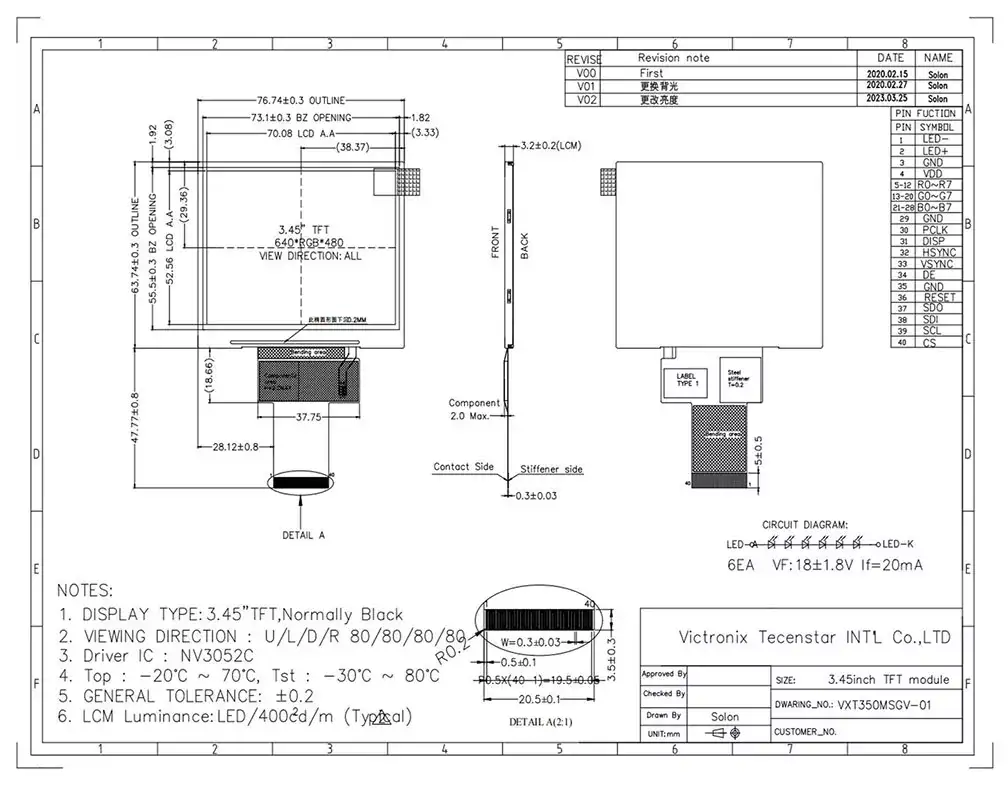

Kontūro brėžinys
