3,2 colio 240x400 TFT modulis

Toliau pateikiami aukštos kokybės 3,2 colio 240x400 TFT modulio įvedimas, tikintis padėti jums geriau jį suprasti. „VXT320PZS-01“ yra vienas iš standartinių TFT modulių, turinčių RTP iš Kinijos TFT LCD gamintojo „Victronix“.

Modelis:VXT320PZS-01

Siųsti užklausą PDF parsisiųsti

Prekės aprašymas

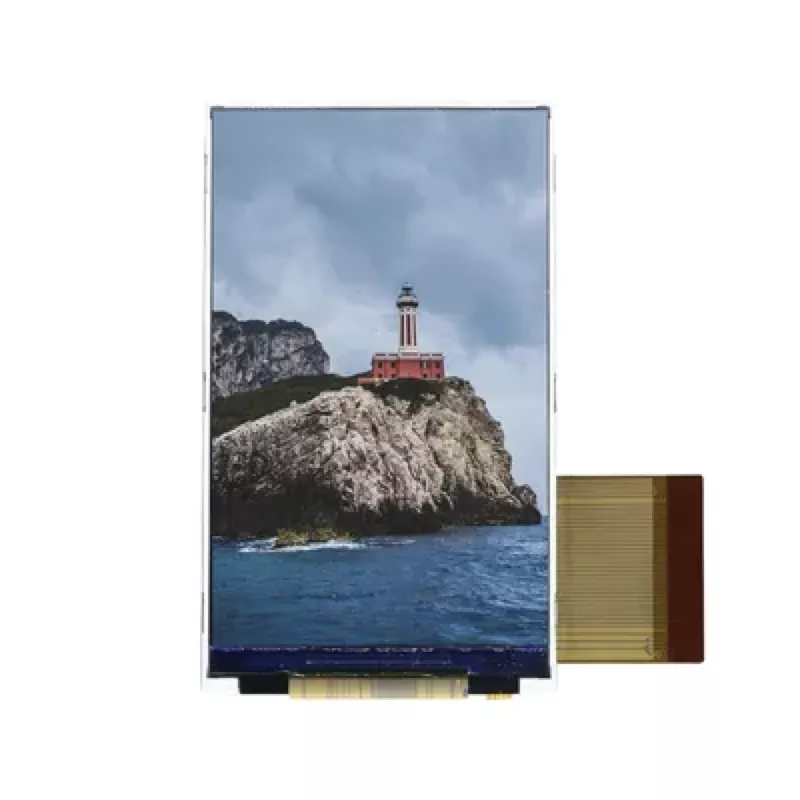

„VXT320PZS-01“ yra 3,2 colių, 240x400 portreto režimas TFT LCD ekrano modulis, jis gali sutapti su rezisyviniu jutikliniu skydeliu (RTP) arba talpiniu jutikliniu skydeliu. Jame yra 240x320 taškų skiriamoji geba ir 400 CD/NIT ryškumas (tipinė vertė), kurio kontrasto santykis yra 600: 1 (tipinė vertė). Įrengta įmontuota ST7793 tvarkyklės IC, jis palaiko 18 bitų RGB/MCU sąsajas.

Jei integruosite šį 3,2 colio TFT su I2C temperatūros jutikliu, TF kortelės laikikliu, lygio konvertavimo grandine, tai bus išplėtimo plokštė, o antrinė plėtra yra lengva.

Naudodamiesi GPRS moduliu, galite suprojektuoti savo AR; „Duino“ telefoną.

Naudodamiesi „NFC Reader“ moduliu, naudodamiesi nuotraukų rodymu galite sukurti prieigos valdymo sistemas.

Naudodami įtampą ir srovę jutiklį, galite pasigaminti osciloskopą.

Taigi 3,2 colio 240x400 TFT modulis dažniausiai tinka skaitmeniniam nuotraukų rėmui, osciloskopui, funkcijų generatoriui, aptikimo sistemos monitoriui.

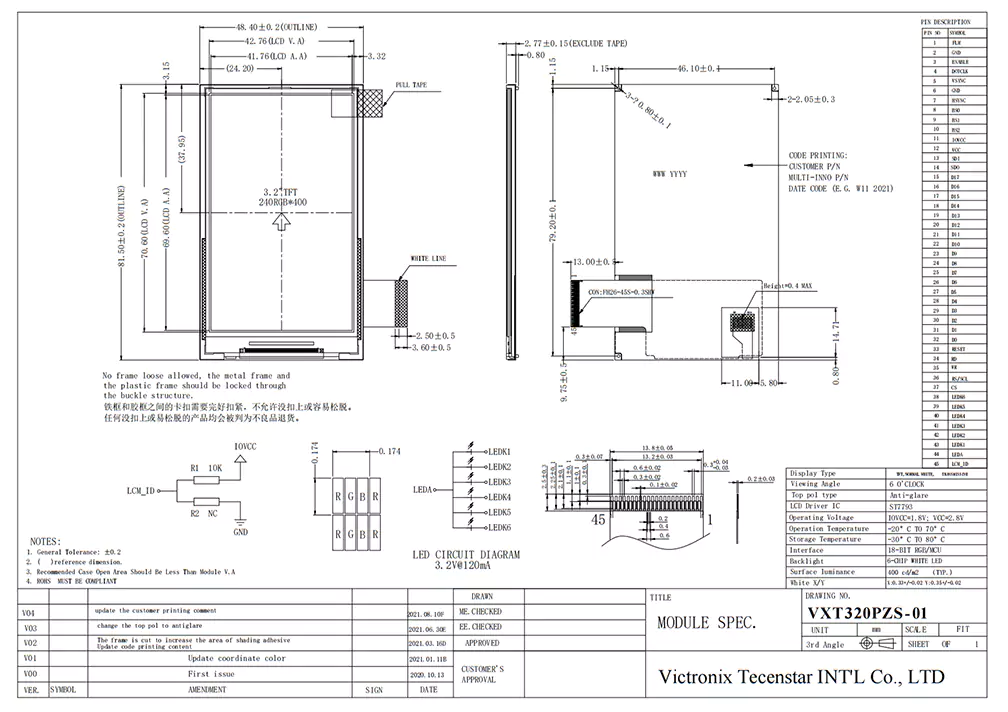

Bendroji specifikacija

Daiktas	Turinys	Vienetas
LCD tipas	TFT/perdavimas
Modulio dydis (wht)	48.4081.502.77	Mm
Aktyvus dydis (W*H)	41,76*69,60	Mm
Pixel Pitch (W*H)	0,174*0,174	Mm
Taškų skaičius	240*400
DIVER IC	ST7793
Sąsajos tipas	18 bitų RGB/MCU
Viršutinis poliarizatoriaus tipas	Anti-žandikaulis
Rekomenduokite peržiūrėti kryptį	6	Valanda
Pilkos skalės inversijos kryptis	12	Valanda
Foninio apšvietimo tipas	6-MONESNĖS BALDYTAS
Jutiklinio skydelio tipas	Be
