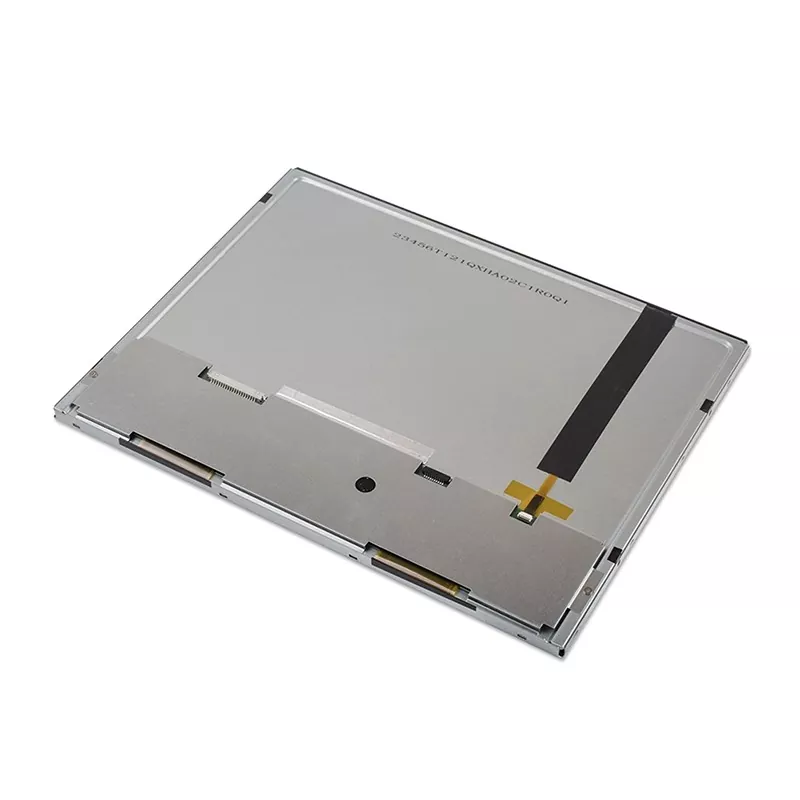

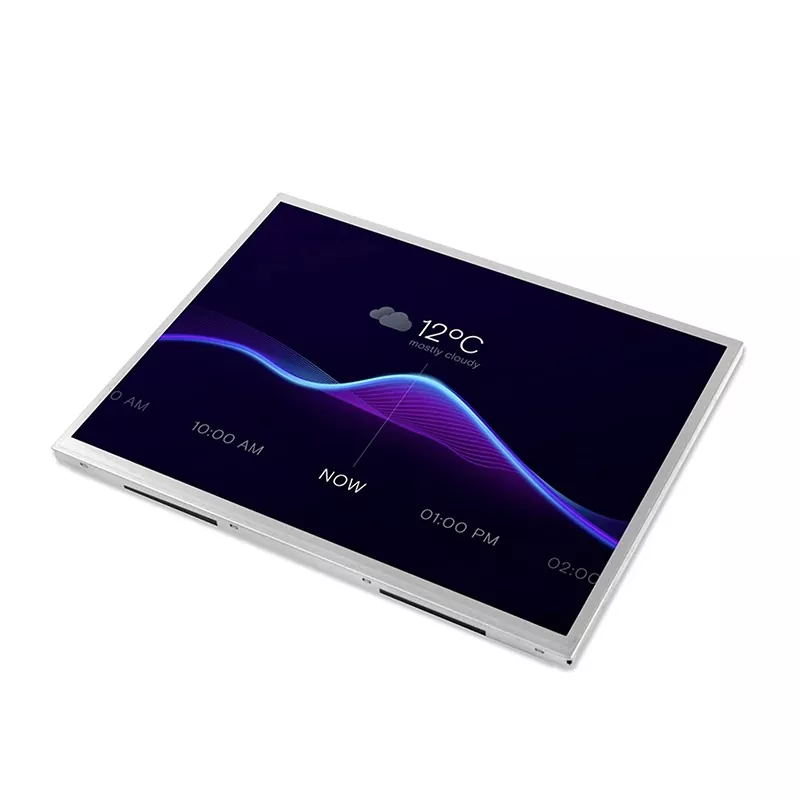

12,1 colio 1024*768 lauko IPS TFT modulis

TFT skystųjų kristalų ekranas yra skystųjų kristalų ekranas, kuriame naudojama plonųjų filmų transistorinė technologija, siekiant pagerinti vaizdo kokybę, ir jis turi platų gyvenimą. Kaip profesionalus TFT modulių gamintojas ir tiekėjas Kinijoje, kas daro „Victronix 12.1 colio 1024“*768 lauko IPS TFT modulio modulis skiriasi nuo kitų gamintojų? Iš pradžių IPS technologija užtikrina nuoseklią spalvą ir aiškumą, naudojant 85 laipsnių žiūrėjimo kampą iš visų krypčių, 1000 CD/m² tipiško ryškumo ir aukštą tipišką kontrasto santykį 1000: 1. Antra, jis integruoja foninio apšvietimo bloką, kuriame naudojama 11S4P lažybai, kurių įprastas gyvavimo laikas yra nuo 30 000 iki 50 000 valandų (iki 50% pradinio ryškumo), užtikrinant aiškų matomumą visomis apšvietimo sąlygomis. Be to, jis palaiko 6 bitų/8 bitų spalvų gylį (pasirenkamas per SEL68 PIN) su ekrano orientacijos valdymu. Be to, jis praeina griežtus aplinkos bandymus, įskaitant aukštą/žemos temperatūros laikymą ir veikimą, temperatūros ciklą ir aukštos temperatūros/drėgmės veikimą, užtikrinant, kad patikimai veikiate plačioje temperatūros diapazone nuo –20 ° C iki +70 ° C ir atlaiko saugyklą tomis pačiomis atšiauriomis sąlygomis.

Šis „Victronix“ 12,1 colio TFT modulis yra plačiai naudojamas pramoninės valdymo sistemose, medicinos įrangoje, transportavimo ekranuose ir įterptosiose programose, reikalaujančioms nuoseklių našumo sudėtingoje aplinkoje.

Bendros specifikacijos

VXT121QXHA-01 yra TFT-LCD modulis. Jį sudaro TFT-LCD skydelis, tvarkyklės IC, FPC, galinė lemputė, PCB. 12.1 ¢ parodos srityje yra 1024 x 768. Pixels ir gali rodyti iki 16,7 m spalvų. Šis 12,1 colio 1024*768 lauko IPS TFT modulis sutampa su ROHS aplinkos kriterijumi.

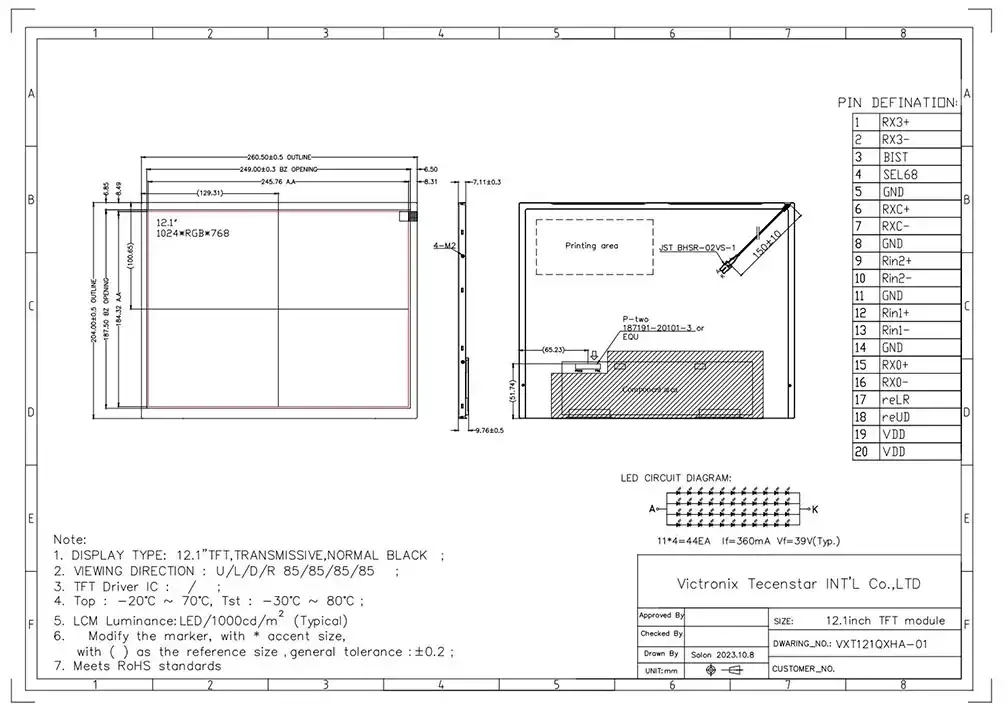

Kontūro brėžinys
