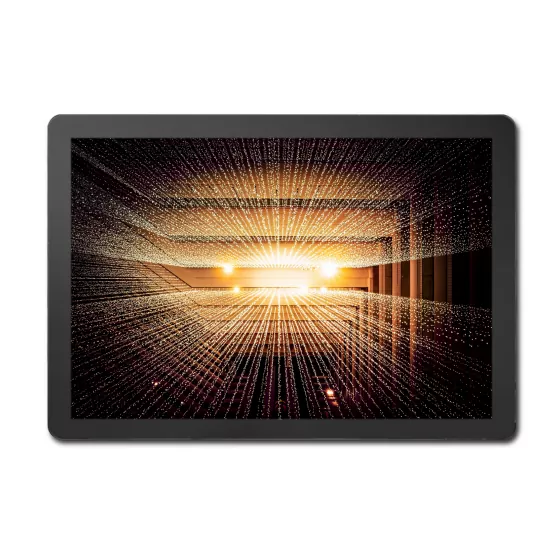

10.1 colio 1024 × 600 LVDS TFT modulis su CTP

„Victronix“ yra profesionalus TFT modulių gamintojas ir tiekėjas, įsikūręs Kinijoje. Turėdami 18 metų patirtį šioje srityje, mes sukūrėme įvairius modelius. Be standartinių produktų, mes taip pat siūlome pritaikytas paslaugas, kad patenkintume konkrečius klientų poreikius. Šis 10,1 colio 1024 × 600 LVDS TFT modulis su CTP yra aukštos kokybės 10,1 colio TFT ekrano modulis, sukurtas pramoninėms, medicininėms ir įterptoms programoms. Derinant aukštą optinį našumą, talpinį jutiklinį funkcionalumą ir išplėstinį patikimumą, jis suteikia išskirtinį aiškumą ir ilgaamžiškumą ekstremaliomis darbo sąlygomis.

Modelis:VXT101BAHA-02C

Siųsti užklausą PDF parsisiųsti

Prekės aprašymas

Žvalgybos amžiuje TFT modulis leidžia mums vizualiai pateikti reikiamus duomenis. TFT modulio kokybė daro kritinę įtaką jo taikymui. Kokie yra „Victronix 10.1 colio 1024 × 600 LVDS TFT“ modulio pranašumai su CTP? Iš pradžių jo 420 CD/m² ryškumas, 800: 1 kontrasto santykis, 80 laipsnių žiūrėjimo kampas visomis kryptimis ir 75% vienodumas užtikrina ryškius vaizdus. Antra, jis palaiko 6/8 bitų LVDS sąsają su HX8282A11+HX8696A valdikliu ir tvirta 5 taškų talpos jutikliniu skydeliu su ILI2511 CTP valdikliu. Be to, jame yra 3 × 13 baltųjų foninis apšvietimas, kurio gyvenimo trukmė yra nuo 30 000 iki 50 000 valandų, užtikrinant ilgalaikį naudojimą įvairiose pramoninėse programose. Be to, jis atitinka ROHS standartus ir sėkmingai išlaiko griežtus patikimumo testus, įskaitant šiluminį smūgį, drėgmę ir ESD apsaugą iki 8 kV oro ir 4KV kontakto. Šis produktas efektyviai veikia ekstremalioje temperatūroje nuo -20 ° C iki +70 ° C ir gali atlaikyti sunkias laikymo sąlygas nuo –30 ° C iki +80 ° C.

Šis 10,1 colio TFT modulis iš „Victronix“ yra skirtas pramoniniams HMI, medicinos prietaisams, nešiojamam diagnostikos įrangai, lauko kioskams, transporto sistemoms ir automatizavimo valdymo skydeliams.

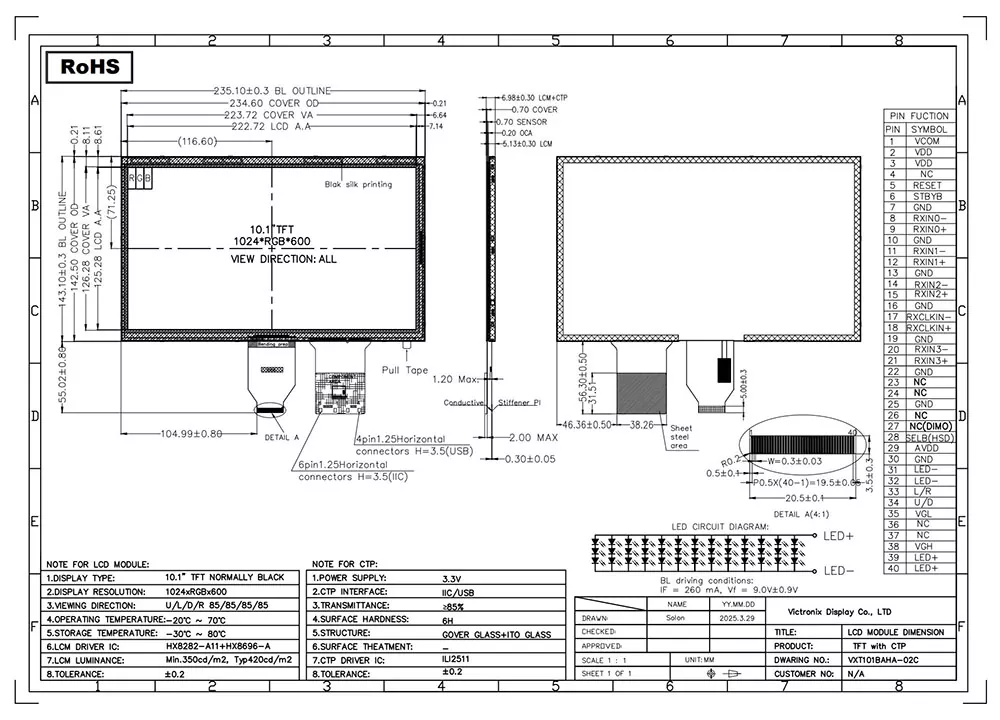

Bendros specifikacijos

Daiktas	Turinys	Vienetas	PASTABA
LCD tipas	Tft	-
Ekrano spalva	16,7 m
Peržiūros kryptis	Viskas	O’Clock
Darbinė temperatūra	-20 ~+70	℃
Sandėliavimo temperatūra	-30 ~+80	℃
Modulio dydis	10.1	coliai
Aktyvus plotas (W × H)	222.72x125.28	mm
Taškų skaičius	1024x600	taškai
Valdiklis	HX8282A11+HX8696A	-
Maitinimo maitinimo įtampa	3.3	V
Metmenys	235.00x143.00x6.98	mm
Foninis apšvietimas	3x13 vadovai (balti)	PCS
Svoris	---	g
Sąsaja	6/8 bitų LVD	-

CTP parametras

Daiktas	Turinys	Vienetas	PASTABA
Kontūro dydis	235.10x143.10	mm
Viršelio vaizdo sritis	223.72 (h) x126.28v)	mm
CTP skiriamoji geba	1024x600	taškai
Sąsajos režimas	IIC/USB	-
JUDĖJIMAS	5 žmogaus pirštai daugialypiai	-
Chiphardness	> = 6h	-
Skaidrumas	> = 85%	-
Tikslumas	Entre +/- 1,5 mm, kraštas +/- 2,5 mm	mm
CTP valdiklis	ILI2511	-
Maitinimo maitinimo įtampa	3.3 (IIC) /5.0(usb)	V
